由于储存介质的不同,储罐的形式也是多种多样的。
按位置分类:可分为地上储罐、地下储罐、半地下储罐、海上储罐、海底储罐等。
按油品分类:可分为原油储罐、燃油储罐、润滑油罐、食用油罐、消防水罐等。
按用途分类:可分为生产油罐、存储油罐等。
按形式分类:可分为立式储罐、卧式储罐等。
按结构分类:可分为固定顶储罐、浮顶储罐、球形储罐等。
按大小分类: 50m3以上为大型储罐,多为立式储罐; 50m 3 以下的为小型储罐,多为卧式储罐。
按结构形式:可分为卧式储罐、立式储罐,立式储罐中又可分为平顶平底、上平下封头、上下封头等形式。
按罐体材质:对于有腐蚀性的物料,需要使用防腐蚀的材质,罐体材质有碳钢、碳钢衬胶、碳钢衬塑、不锈钢304L、不锈钢316L等。
为防止储存的物料凝固、沉淀导致出料口堵塞,有时需要配备搅拌器、加热器等配套设备《药品生产质量管理规范》GMP总则
· 并按《钢制压力容器》(GB150-1998)
· 《钢制焊接常压容器》(JB/4735-1997)
· 压力:常压或10Mpa以下

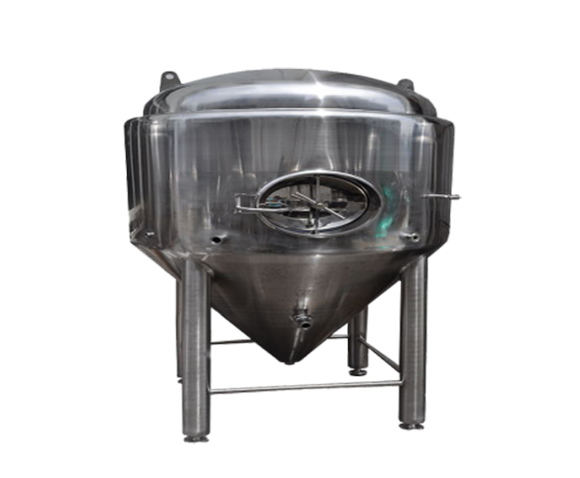

1.容积:1000L~100000L(系列规格),可根据客户需求制作不同规格型号不锈钢储罐;
2.罐体:内表面镜面抛光处理(粗糙度Ra<0.4μm);
3.外表面处理方式:镜面抛光或2B原色亚光或喷砂处理;
4.封头形式:采用椭圆封头、碟形封头或锥形封头,内表面镜面抛光处理(粗糙度Ra<0.4μm);
5.液位计形式:玻璃管液位计、平板式液位计、静压传感器式液位计、超声波液位计;
6.支脚形式:三棱锥形式或圆管式;
7.设备配置:快开式人孔、空气呼吸器、CIP清洗器、料液进出口、备用口等;
8.罐体材质:不锈钢储罐罐体可采用SUS304,SUS316L,304L不锈钢等。
不锈钢储罐有很强的耐腐性,保护罐中的物体或气体都不受到感染或者损坏,经过严格质量检测的产品寿命一般都较长。不锈钢储罐从形式、用途、卫生标准以及压力要求等不同方面都有着不同的分类产品,这样就可以满足不同行业对于储罐的工艺要求,达到预期的使用效果。
圆管支脚 | 罐体尺寸 | 容积 | ||||||||
规格(L) | 规格 外径X 壁厚 (mm) | 数量 | 封头 直径 EHA (mm) | 筒体 高度 (mm) | 内胆 高度 (mm) | 罐体 外径 (mm) | 罐体 总高 (含支撑脚) (mm) | 车间 高度 空间 需求 (mm) | 全 容积 (L) | 有效 容积 (L) |
|
|
|
|
|
|
|
|
|
|
|
5L | 38X3 | 3 | 168 | 200 | 334 | 218 | 934 | 1334 | 6.8 | 6.2 |
8L | 38X3 | 3 | 168 | 350 | 484 | 218 | 1084 | 1484 | 10.1 | 9.5 |
10L | 38X3 | 3 | 219 | 250 | 409.5 | 269 | 1010 | 1410 | 14.1 | 12.7 |
15L | 38X3 | 3 | 250 | 300 | 475 | 300 | 1075 | 1475 | 21.3 | 19.2 |
20L | 38X3 | 3 | 250 | 400 | 575 | 300 | 1175 | 1575 | 26.2 | 24.1 |
30L | 38X3 | 3 | 300 | 400 | 600 | 350 | 1200 | 1600 | 38.9 | 35.3 |
50L | 51X3 | 3 | 400 | 400 | 650 | 450 | 1250 | 1650 | 73.3 | 64.9 |
80L | 51X3 | 3 | 450 | 450 | 725 | 500 | 1325 | 1725 | 103.4 | 91.4 |
100L | 65x3 | 3 | 500 | 500 | 800 | 600 | 1400 | 1800 | 140.7 | 124.4 |
150L | 65x3 | 3 | 550 | 550 | 875 | 650 | 1475 | 1875 | 186.1 | 164.3 |
200L | 76x4 | 3 | 600 | 600 | 950 | 700 | 1550 | 1950 | 240.3 | 212.1 |
250L | 76x4 | 3 | 650 | 650 | 1025 | 750 | 1625 | 2025 | 304.2 | 268.2 |
300L | 89X4 | 3 | 700 | 700 | 1100 | 800 | 1700 | 2100 | 378.4 | 333.5 |
400L | 89X4 | 3 | 750 | 800 | 1225 | 850 | 1825 | 2225 | 486.0 | 430.7 |
500L | 89X4 | 3 | 800 | 850 | 1300 | 900 | 1900 | 2300 | 586.4 | 519.4 |
600L | 114X4 | 3 | 850 | 900 | 1375 | 1050 | 1975 | 2375 | 699.9 | 619.5 |
700L | 114X4 | 3 | 900 | 1000 | 1500 | 1100 | 2100 | 2500 | 858.8 | 763.4 |
800L | 114X4 | 3 | 950 | 950 | 1475 | 1150 | 2075 | 2475 | 933.3 | 821.1 |
900L | 133X4 | 3 | 1000 | 1000 | 1550 | 1200 | 2150 | 2550 | 1086.5 | 955.6 |
1000L | 133X4 | 3 | 1000 | 1100 | 1650 | 1200 | 2250 | 2650 | 1165.0 | 1034.1 |
1200L | 133X4 | 3 | 1100 | 1100 | 1700 | 1300 | 2300 | 2700 | 1441.3 | 1267.1 |
1500L | 133X4 | 3 | 1200 | 1200 | 1850 | 1400 | 2450 | 2850 | 1866.1 | 1639.9 |
2000L | 159X4 | 3 | 1300 | 1300 | 2000 | 1500 | 2600 | 3000 | 2367.1 | 2079.5 |
2500L | 159X4 | 3 | 1400 | 1400 | 2150 | 1600 | 2750 | 3150 | 2950.5 | 2591.3 |
3000L | 180x5 | 3 | 1500 | 1500 | 2300 | 1700 | 2900 | 3300 | 3622.6 | 3180.9 |
